Mecanizado CNC, fresado CNC, torneado CNC, mecanizado con fresado-torneado, mecanizado de 5 ejes

Ofrecemos tres categorías de piezas y servicios mecanizados por CNC, que cubren todo el ciclo, desde la prototipado de investigación y desarrollo hasta la producción en serie.

Piezas de Eje de Precisión

Productos típicos: Husillos de motor, tornillos de avance, ejes de transmisión, ejes de engranajes, ejes excéntricos, tornillos sin fin

Características principales: Alta concentricidad y cilindricidad (hasta 0,002 mm), rugosidad superficial Ra ≤ 0,4μm

Aplicaciones: Sistemas de transmisión automatizados, uniones robóticas, mecanismos rotativos de instrumentos de precisión

Partes complejas

Productos típicos: Soportes personalizados, carcasas multifacéticas, discos de turbina, impulsores, piezas con agujeros profundos o angulados

Características principales: Expertos en paredes delgadas, cavidades profundas, superficies libres, características multiángulo – capacidad de 4/5 ejes

Aplicaciones: Piezas estructurales aeroespaciales, componentes de energía hidráulica, prototipos de implantes médicos

Piezas personalizadas (hechas para imprimir)

Modelo de servicio: El cliente suministra planos 2D (PDF/DGBG) o modelos 3D (STEP/IGES); Fabricamos según especificaciones

Cantidades flexibles: Mínimo 1 pieza – cambio rápido para volúmenes bajos, entrega estable para volúmenes altos

Servicios de valor añadido: Análisis de DFM, consejos para sustitución de materiales, propuestas de optimización de costes

Materiales y Tecnología

Aluminio

Acero inoxidable

Acero al carbono/aleación

Titanio

Latón/Cobre

Plásticos de ingeniería

Aluminio

Notas típicas:2024.5052, 5083, 6061/6061-T6, 6082.7075/7075-T6, etc

Características y aplicaciones:Ligero, resistente a la corrosión – piezas de automatización, carcasas, disipadores de calor

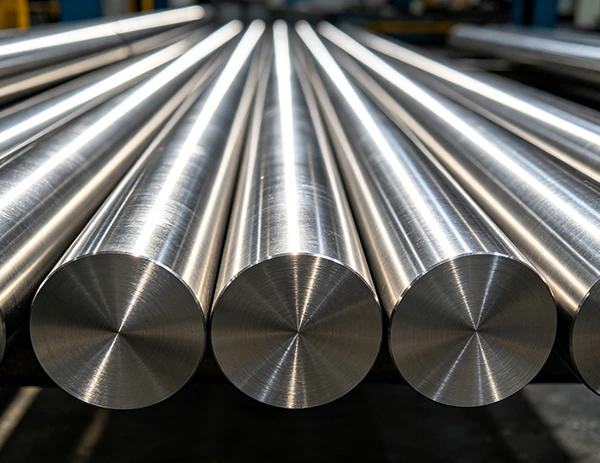

Acero inoxidable

Notas típicas:303, 304, 316L, 17-4PH, 420

Características y aplicaciones:Alta resistencia, resistente a la corrosión – dispositivos médicos, maquinaria alimentaria, piezas marinas

Acero al carbono/aleación

Notas típicas:45#, Q235, 4140, 4340, 20Cr

Características y aplicaciones:Alta resistencia, resistencia al desgaste – componentes de accionamiento, piezas estructurales, herramientas

Titanio

Notas típicas:Grado 2, Grado 5 (Ti-6Al-4V)

Características y aplicaciones:Alta relación resistencia-peso, biocompatible – aeroespacial, implantes médicos

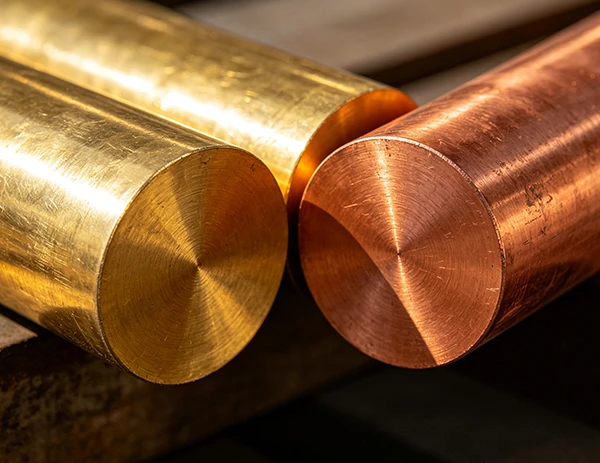

Latón/Cobre

Notas típicas:C36000, C11000

Características y aplicaciones:Excelente conductividad eléctrica/térmica: terminales, válvulas, componentes del disipador de calor

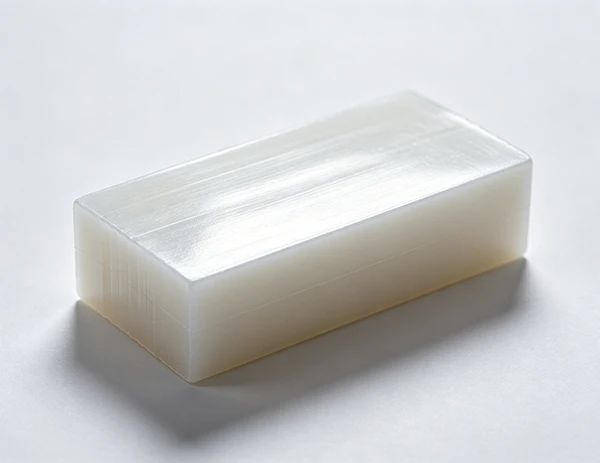

Plásticos de ingeniería

Notas típicas:POM, PEEK, ABS, Nylon 6/66, PTFE, PC

Características y aplicaciones:Ligero, aislante, resistente a productos químicos – aisladores no estándar, prototipos

Tecnología y Equipos Avanzados

Fresado de alta velocidad

El husillo puede acelerar hasta 20.000 rpm para un acabado eficiente

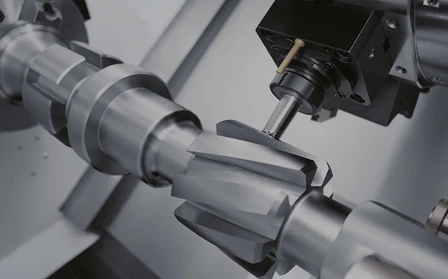

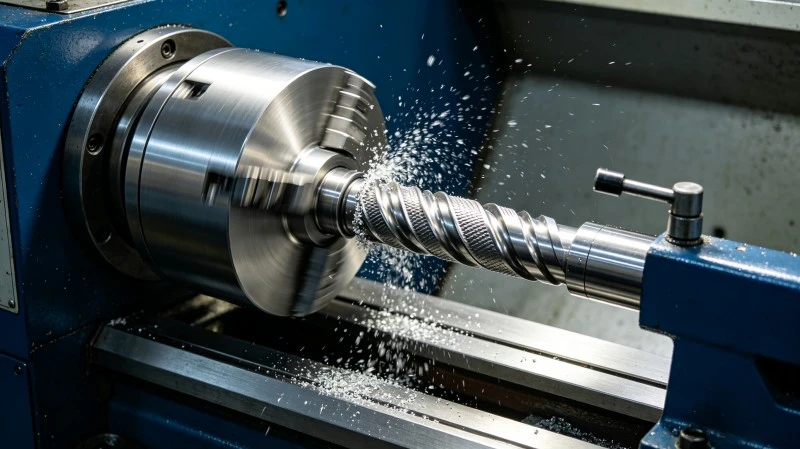

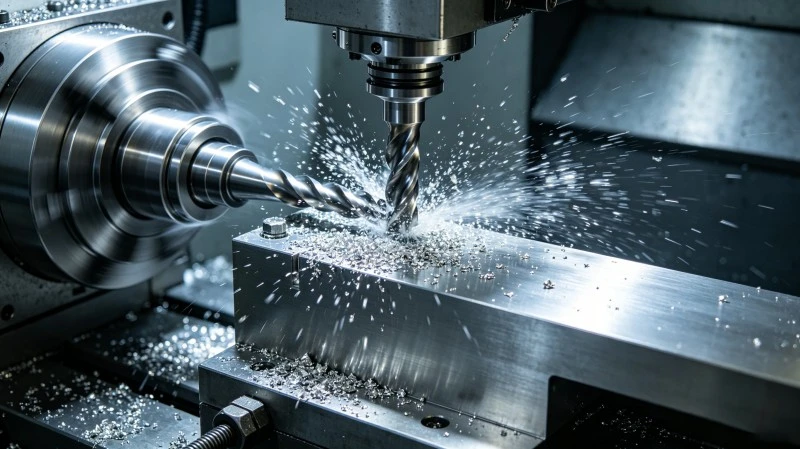

Mecanizado por torneado

Torneado, fresado, taladrado y roscado completos en un solo sistema – reduce el error acumulado

Investigación y compensación en proceso

Sondas Renishaw – medición en tiempo real y compensación automática del desgaste de la herramienta

Corte a nivel de micras

Profundidad mínima de corte 1μm – adecuada para piezas de microprecisión

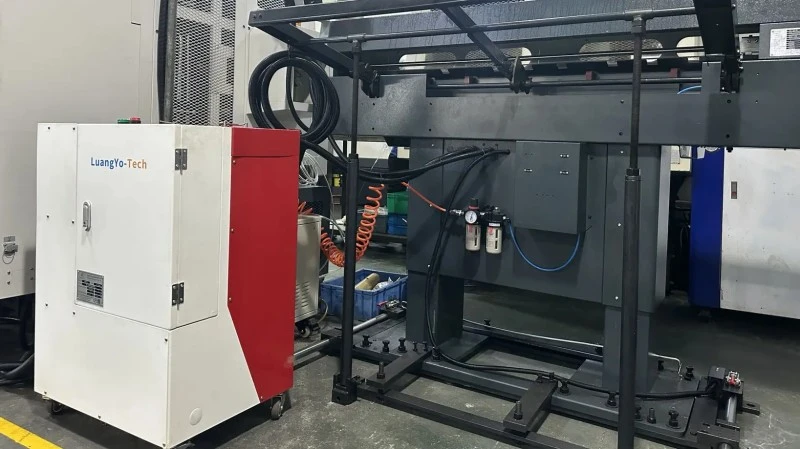

Sistema de Refrigerante de Alta Presión

Mejora la evacuación de las astillas y la calidad superficial en materiales difíciles de cortar

Capacidades de proceso

Mantenemos una flota completa de equipos de mecanizado CNC y tecnologías de proceso para garantizar una producción de alta calidad.

Tipos de máquinas CNC

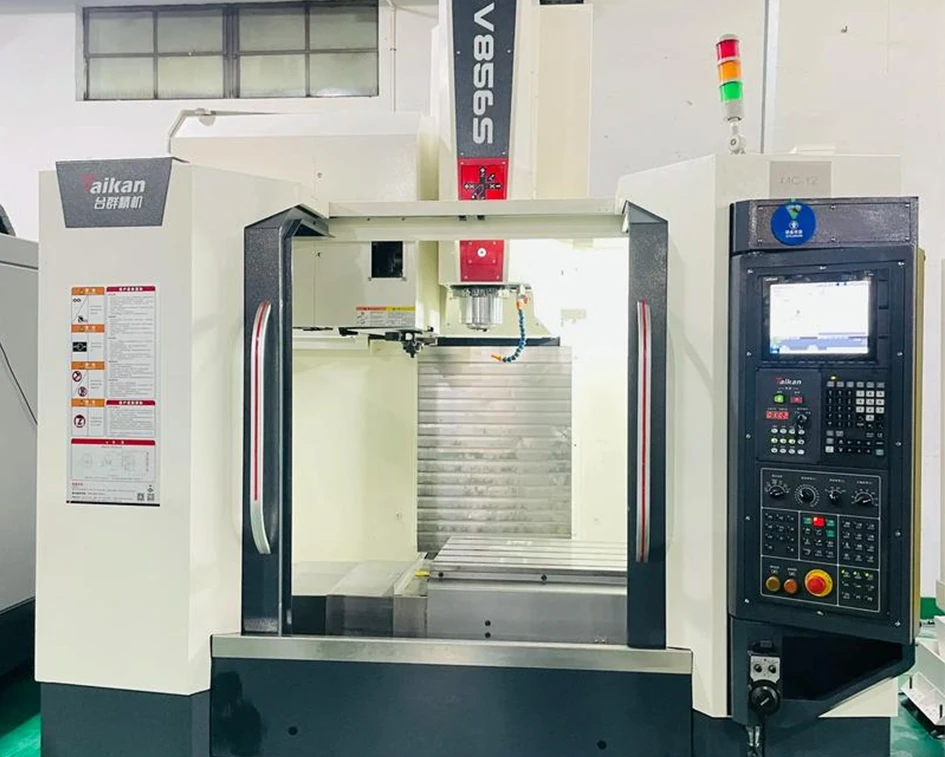

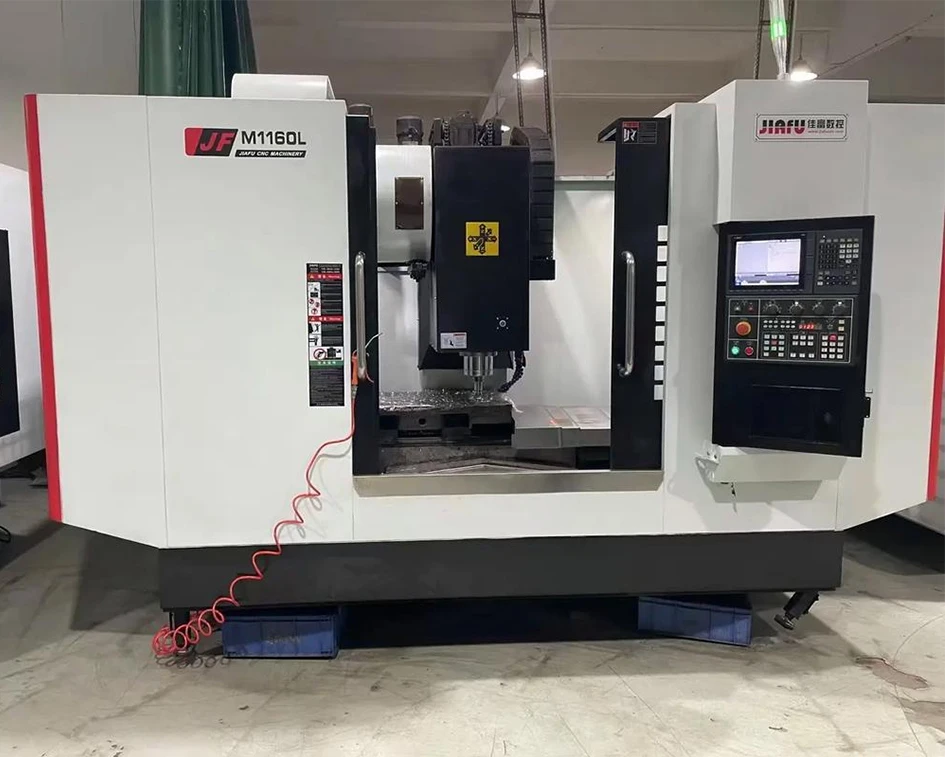

Centro de mecanizado vertical de 3 ejes

600×400×450mm hasta 1200×600×600mm | Fresado general, taladrado, roscado – planchas, piezas tipo caja

Centro de mecanizado de 4 ejes

Con mesa giratoria (eje A o B) | Máquina de múltiples caras en una sola configuración – mejora de la precisión angular

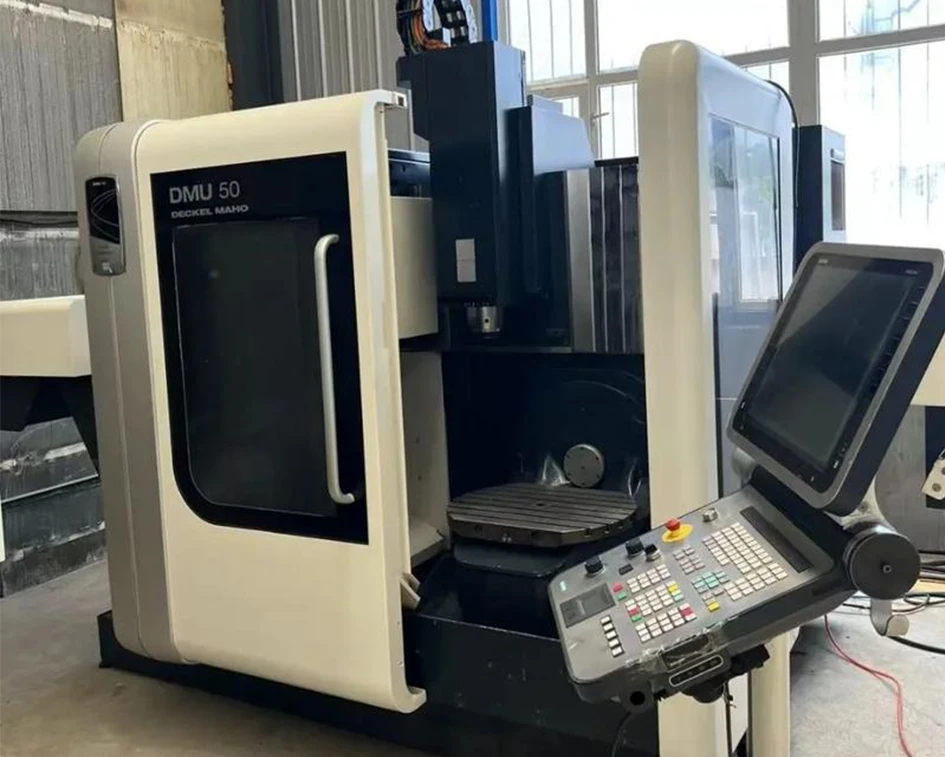

Centro de mecanizado de 5 ejes

Diseño de cabeza muñón o giratoria | Superficies complejas, palas de turbina, cavidades de moho – montajes reducidos

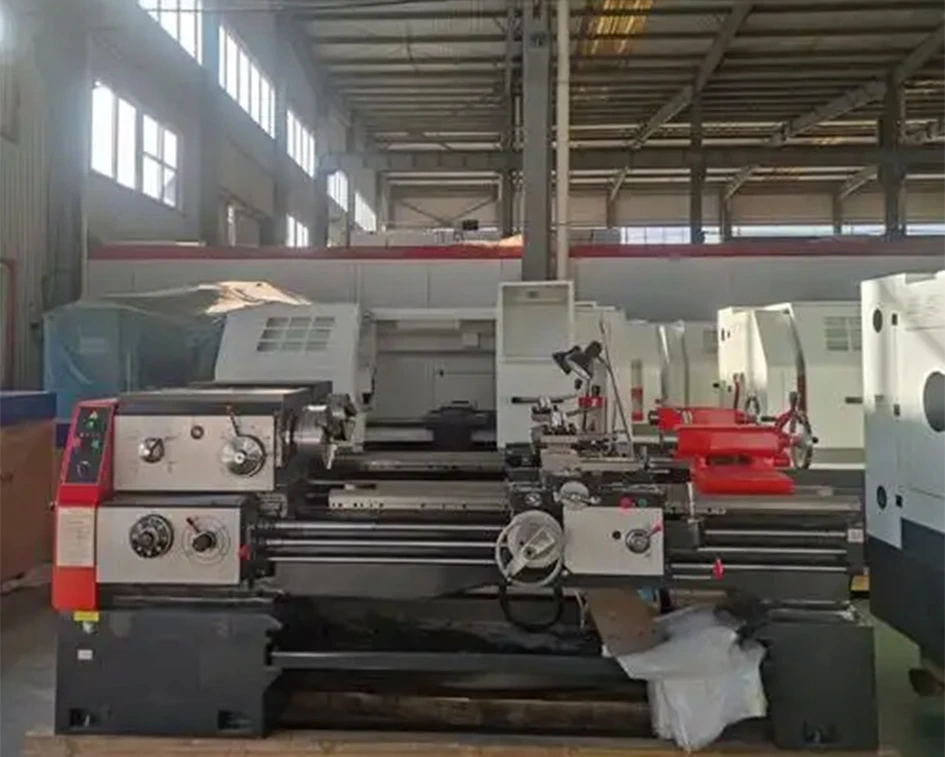

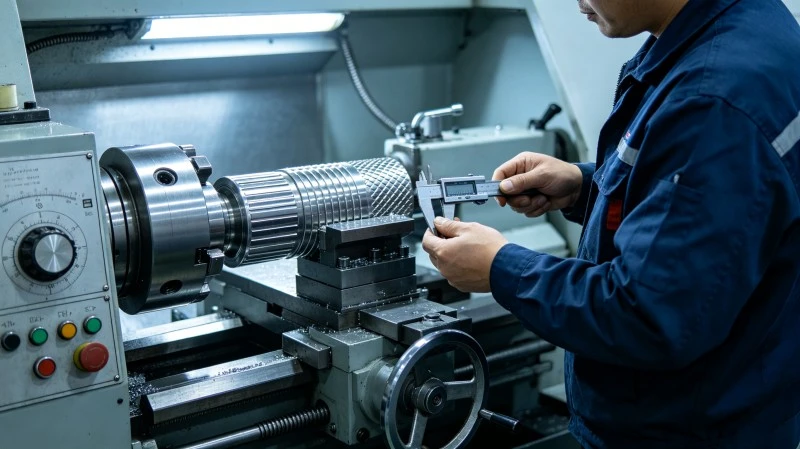

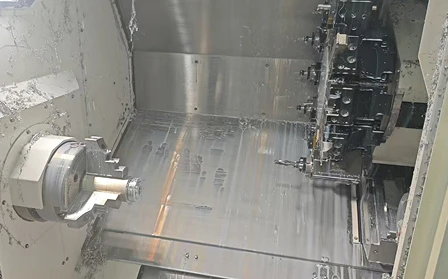

Torneado CNC

Diámetro Φ20–Φ400mm, longitud de hasta 1000mm | Ejes, discos – herramientas en línea y fresado por eje C

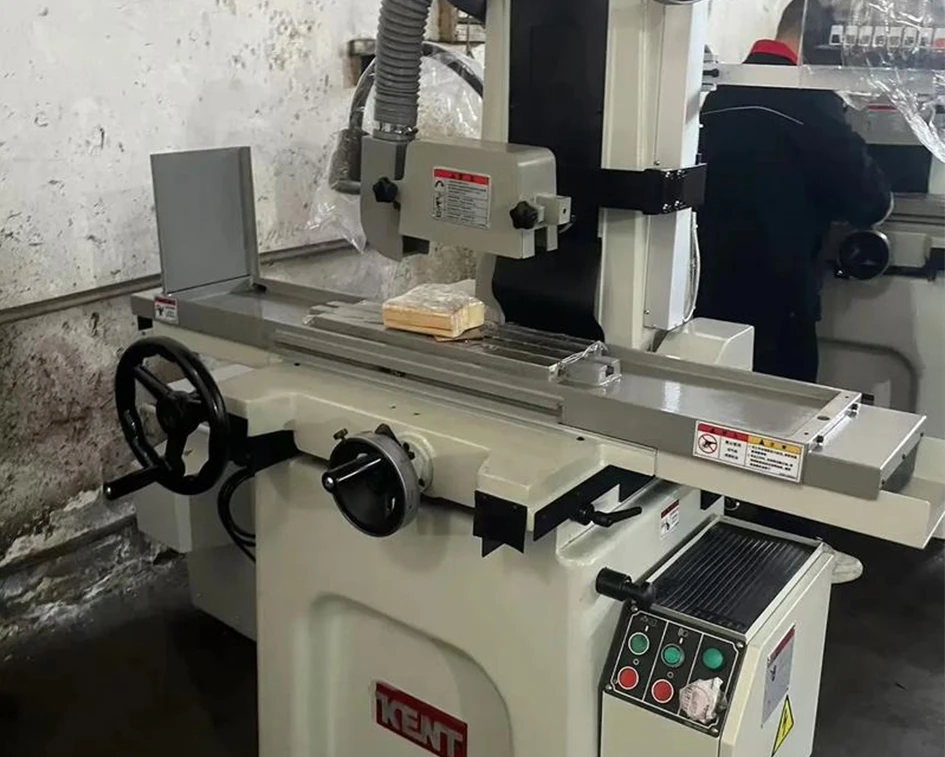

Rectificadora CNC

Cilíndrico, superficie | Rugosidad superficial hasta Ra 0,2μm

Tecnologías de Aseguramiento de la Calidad

Simulación de procesos

Verificación de trayectoria de herramientas CAM, detección de colisiones

Accesorios personalizados

Accesorios dedicados para piezas complejas para minimizar la distorsión

Sistema de gestión de herramientas

Vida útil preestablecida de la herramienta, reemplazo automático de herramientas desgastadas

Control en proceso

Inspecciones cada 2 horas, gráficos de control SPC para dimensiones críticas

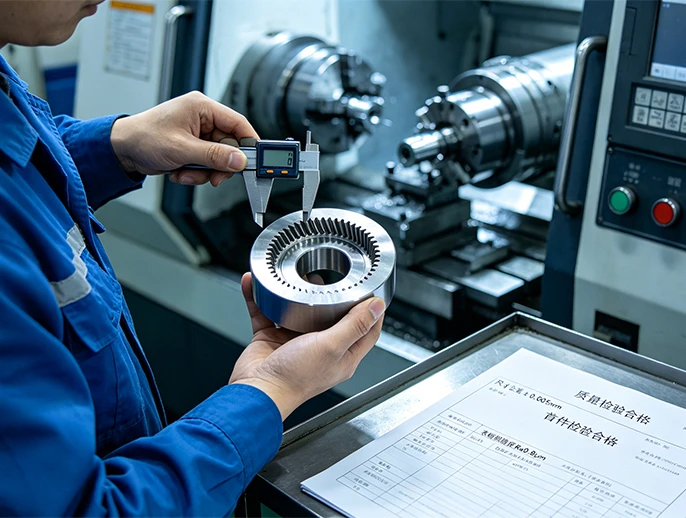

Inspección final

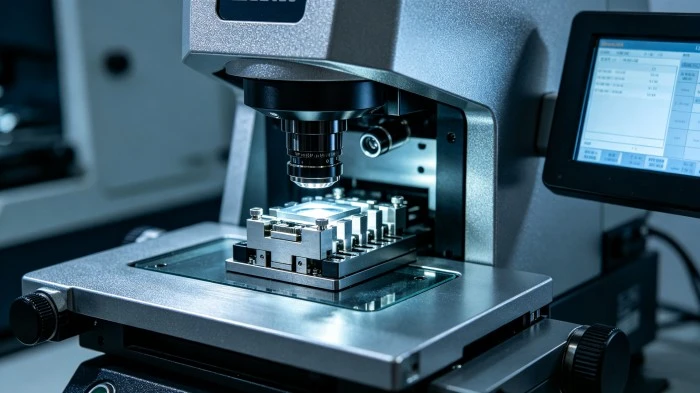

CMM, medición de visión, probador de rugosidad, medidores de altura, calibradores de rosca

Contáctanos

Capacidad típica de precisión

Parámetro	Capacidad estándar	Capacidad límite (condiciones especiales)
Tolerancia a dimensión lineal	±0,010mm	±0,005 mm
Concentricidad / redondez	0,008mm	0,003 mm
Rugosidad superficial (fresado)	Ra 0,8μm	Ra 0,2μm
Rugosidad superficial (torneado)	Ra 0,4μm	Ra 0,1μm

Industrias a las que servimos

Nuestros servicios de mecanizado de precisión CNC se utilizan en las siguientes ocho industrias, con experiencia probada y estudios de caso en cada una.

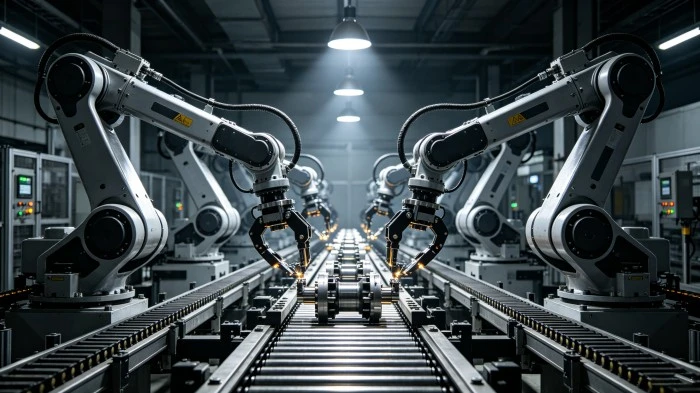

Robótica de Automatización

Partes típicas: Ejes de juntas robóticas, carcasas reductoras, bloques de guía, soportes de motor, agarradores

Requisitos: Alta rigidez, ligero y fiabilidad a largo plazo

Nuestras fortalezas: Consistencia en lotes, reducción de peso asistida por DFM

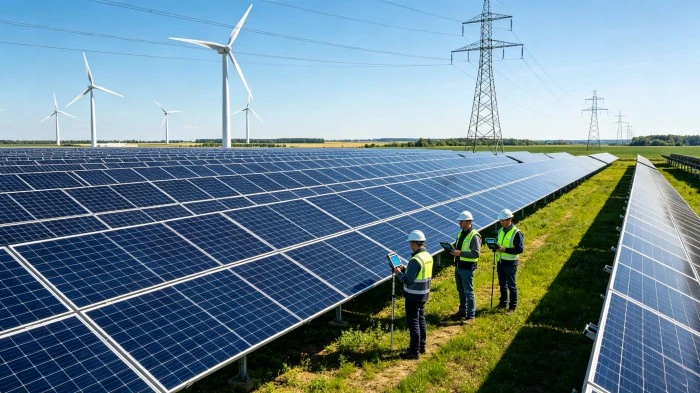

Nueva Energía

Partes típicas: Husillos de motor, conectores de módulos de batería, bases de disipadores de calor del inversor, moldes de placas bipolares para pilas de combustible de hidrógeno

Requisitos: Conductividad térmica/eléctrica, resistencia a la corrosión, estabilidad dimensional

Nuestras fortalezas: Mecanizado de materiales de alta conductividad de cobre/aluminio, estructuras de refrigeración de precisión

Seguridad militar

Partes típicas: Carcasas de miras, componentes de armas de fuego, partes estructurales de UAV, cavidades de equipos de comunicación

Requisitos: Materiales de alta resistencia, estricta confidencialidad, trazabilidad por lotes

Nuestras fortalezas: Acuerdos de confidencialidad disponibles, experiencia con aceros especiales / titanio

Instrumentos ópticos - Medición de precisión

Partes típicas: Barriles de objetivos, monturas de objetivos, componentes CMM, mecanismos de enfoque de precisión

Requisitos: Tolerancias a nivel de micras, superficies libres de estrés y de arañazos

Nuestras fortalezas: Rectificado de precisión, fijación de bajo estrés, entorno de montaje limpio

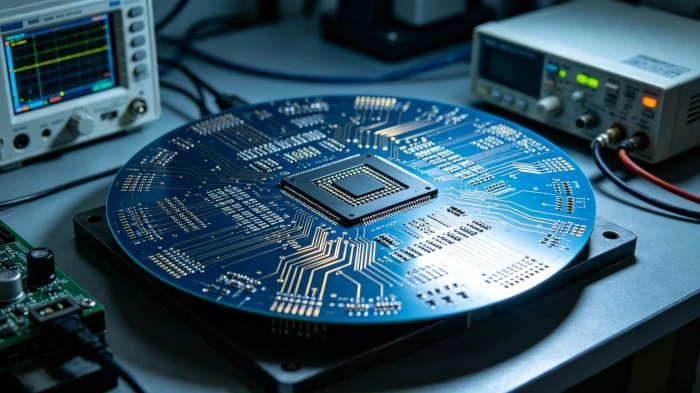

Electrónica de semiconductores

Partes típicas: Brazos de manipulación de obleas, componentes de la etapa de prueba, disipadores de calor, carcasas de conectores de precisión, escudos EMI

Requisitos: Alta limpieza, microdimensiones, resistencia a la corrosión

Nuestras fortalezas: Microfresado (diámetro mínimo de herramienta 0,2 mm), limpieza de precisión

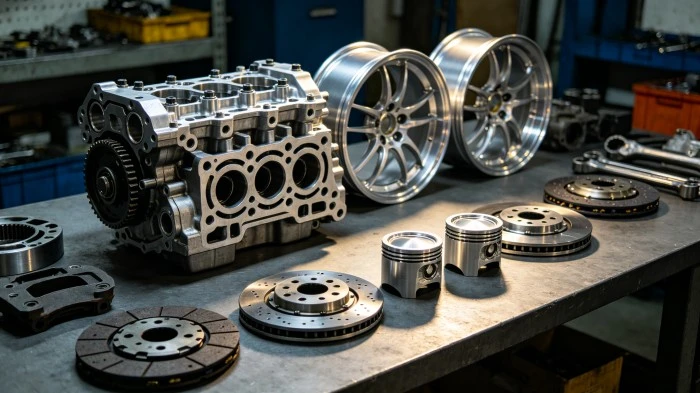

Componentes automotrices

Partes típicas: Carcasas de sensores, impulsores de turbocompresores, carretes de válvulas, piezas de inyección de combustible, soportes ligeros

Requisitos: Alta consistencia de volumen, resistencia a temperatura, cumplimiento con IATF 16949

Nuestras fortalezas: Capacidad de proceso CPK ≥ 1.33, documentación PPAP disponible

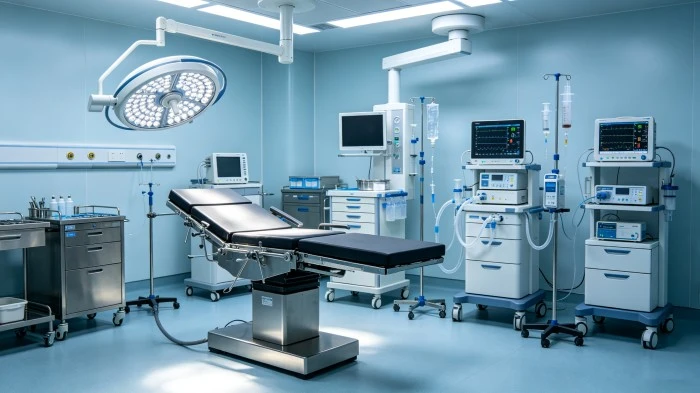

Dispositivos médicos

Partes típicas: Mangos de instrumentos quirúrgicos, prototipos de implantes ortopédicos, piezas de transmisión de precisión para equipos de imagen, carcasas de dispositivos diagnósticos

Requisitos: Materiales biocompatibles, trazabilidad, alto acabado superficial

Nuestras fortalezas: Certificados de producción y montaje en sala blanca conformes a ISO 13485

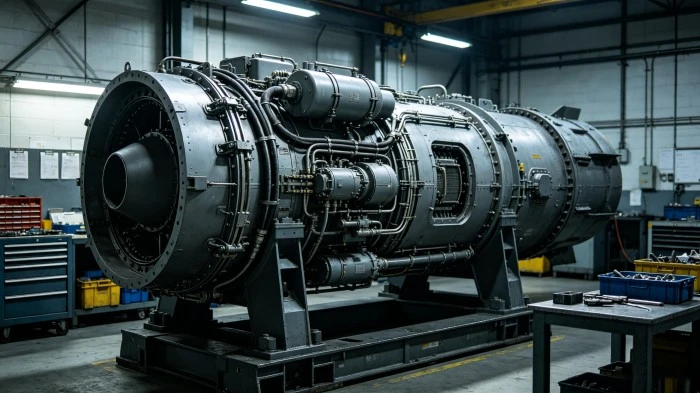

Aeroespacial

Partes típicas: Palas de turbina, conectores de carcasa, carcasas del sistema de combustible, componentes del tren de aterrizaje

Requisitos: Superaleaciones / titanio, tolerancias extremas, trazabilidad total

Nuestras fortalezas: Mecanizado simultáneo de 5 ejes, experiencia en AS9100, coordinación NDT

NUESTROS SERVICIOS

Servicios de mecanizado de precisión.

Servicios de Mecanizado CNC

Ofrecemos tres categorías de piezas y servicios mecanizados por CNC, que cubren todo el ciclo, desde la prototipado de investigación y desarrollo hasta la producción en serie.

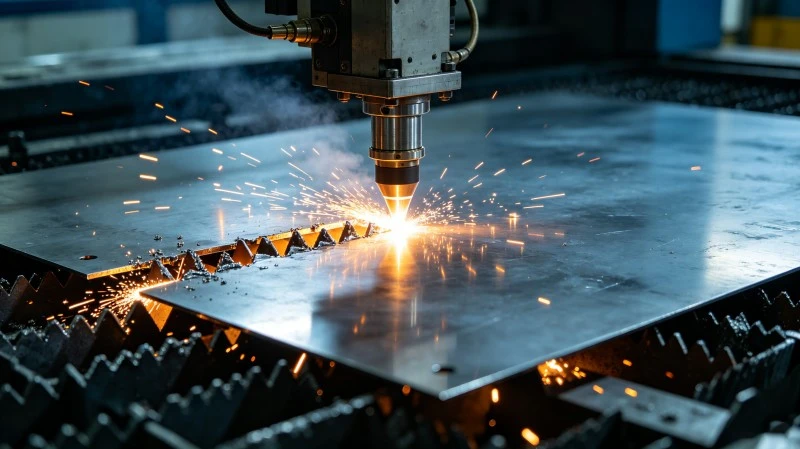

Servicios de procesamiento de chapa metálica

Ofrecemos tres categorías principales de piezas fabricadas en chapa metálica, que van desde carcasas protectoras hasta estructuras portantes y conjuntos soldados.

Servicios de reparto

Ofrecemos múltiples procesos de fundición para satisfacer diferentes requisitos de cantidad, complejidad, precisión y coste.

Comience su proyecto hoy

Envíenos sus dibujos o muestras y obtenga una cotización rápida y precisa de nuestro equipo de ingeniería.

Obtener un presupuesto

Contáctenos para obtener una cotización o consulta técnica gratuita

Le ayudaremos a convertir su diseño en un producto confiable, bien protegido y estructuralmente sólido.

Obtener un presupuesto
